ТЕРМИНАЛ МОНИТОРИНГА МТА-Глонасс (вер.19-RS-485)



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИМТА-Глонасс (вер. 12М)

Канал вязи с ДЦ - GSM 900/1800
- прием/передача данных, используя канал DATA;
- прием/передача данных, используя GPRS и SMS канала как на ДЦ так и абоненту;

Определение координат: 50-ти канальный высокочувствительный GPS-приемник.
Напряжение питания от источника постоянного тока от 9В до 68В и встроенной аккумуляторной батареи.
Ток потребления в активном режиме - не более 110мА, при напряжении питания 12В.
Ток потребления в ждущем режиме – не более 35мА, при напряжении питания 12В.
Ток потребления в спящем режиме – не более 20мА, при напряжении питания 12В.
Встроенная аккумуляторная батарея емкостью до 600 мА/ч., среднее время работы в режиме ожидания не менее 6 часов.
Время технической готовности устройства к работе – не более 1 минуты.
Исполнение корпуса IP30.
Габаритные размеры устройства не более 90 × 65 × 30 мм.
Масса устройства не более 200 г.

 МОНИТОРИНГ
Упрощённая версия терминала МТА- Глонасс (вер. 12М).

Особенности: внутренние антенны Глонасс/GPS и GSM.

 МОНИТОРИНГ

1 вход для подключения к цепи зажигания для контроля спящего режима и подсчёта наработанных моточасов;
1 вход типа «сухой контакт» срабатывание по «+» для контроля отключения «массы» АКБ;
1 вход типа «сухой контакт» срабатывание по «-» для подключения частотного датчика уровня топлива или импульсного расходомера;
1 аналоговый вход (АЦП) до 12 В для измерения уровня топлива в баке;
64 настраиваемых внутренних и внешних событий.

64 настраиваемых внутренних и внешних событий.

Количество записей событий во внутреннюю энергоНЕзависимую память (в зависимости от ёмкости памяти) – 16000...125000

Терминал МТА-Глонасс (ver.19) выпускается в следующих модификациях:

Модификация Особенности Описание
(ver.19) 1 sim Табл.1
(ver.19D) 2 sim Табл.1

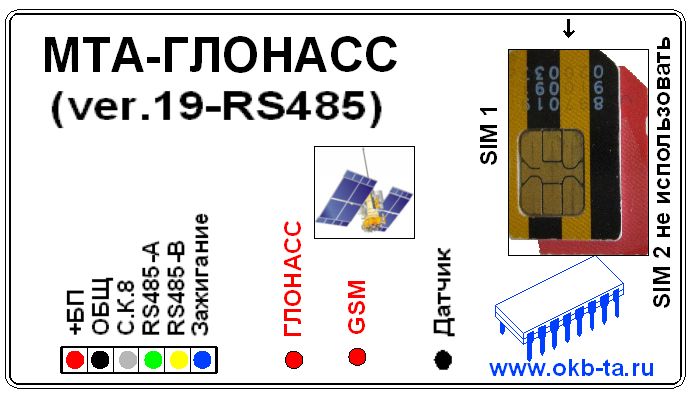

(ver.19-RS485) 1 sim Табл.2
(ver.19D-RS485) 2 sim Табл.2
(ver.19-CAN-FMS) 1 sim Табл.3
(ver.19D-CAN-FMS) 2 sim Табл.3

Табл.1

Конт. Цепь
1 «Зажигание»  (Фиолетовый)
2 АЦП (Жёлтый)
3 Сухой контакт 7 (Зелёный).
4 Сухой контакт 8 (Серый)
5 Общий (Чёрный)
6 +12…50В (Красный)

 Табл.2

Конт. Цепь
1 «Зажигание»  (Фиолетовый)
2 485-B (Жёлтый)
3 485-A (Зелёный)
4 Сухой контакт 8 (Серый)
5 Общий (Чёрный)
6 +12…50В (Красный)

Табл.3

Конт. Цепь
1 CAN-H  (Фиолетовый)
2
3 Сухой контакт 7 (Зелёный)
4 CAN-L  (Серый)
5 Общий (Чёрный)
6 +12…50В (Красный)



Терминал  «МТА-ГЛОНАСС (VER.19-CAN-FMS)»   предназначен для мониторинга транспортных средств, имеющих шину CAN FMS. Подключение осуществляется бесконтактным способом путём навивки 5-7-и витков проводов терминала на каждый провод витой пары шины CAN с соблюдением полярности с последующей фиксацией (например, изолентой). Это исключает воздействие терминала на электронное оборудование транспортного средства (в том числе снятие с гарантии). Антенны GSM и Глонасс внутреннего исполнения. Терминал устанавливается под пластмассовой «торпедой» наклейкой вверх, в место, где  сверху нет  металлических деталей.
